内螺纹球阀（一片二片三片式）
■概述
Q11F一片式球阀、二片式球阀、三片式球阀
Q11F内螺纹球阀及对焊连接球阀分为整体式(一片式球阀)、两片式球阀及三片式球阀。内螺纹球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。内螺纹球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式球阀、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。内螺纹球阀可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
主要用途
内螺纹球阀及焊接式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

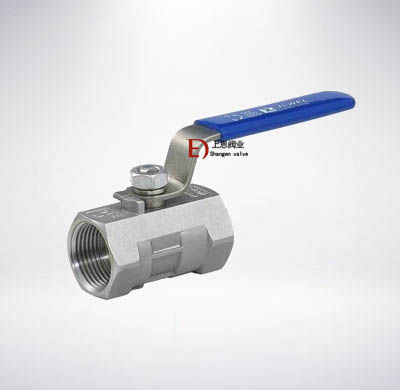

一片式球阀 主要零件材料
| 序号NO | 零件名称 | 材质 |
|---|---|---|
| 1 | 密封圈 | 聚四氟乙烯PTFE |
| 2 | 球体 | 不锈钢SS316 |
| 3 | 密封垫 | 聚四氟乙烯PTFE |
| 4 | 阀盖 | 不锈钢SS316 |
| 5 | 阀体 | 不锈钢CF8M |
| 6 | 阀杆 | 不锈钢SS316 |
| 7 | 止推垫圈 | 聚四氟乙烯PTFE |
| 8 | 填料 | 聚四氟乙烯PTFE |
| 9 | 填料压盖螺母 | 不锈钢SS304 |
| 10 | 垫圈 | 不锈钢SS304 |
| 11 | 阀杆螺母 | 不锈钢SS304 |
| 12 | 手柄套 | 塑料 |
| 13 | 手柄 | 不锈钢SS304 |
一片式球阀 主要外形尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
|---|---|---|---|---|---|---|---|---|
| D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
| L | 40 | 45 | 58 | 60 | 72 | 78 | 83 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
| 重量WT(g) | 55 | 95 | 165 | 250 | 405 | 625 | 850 | 1400 |

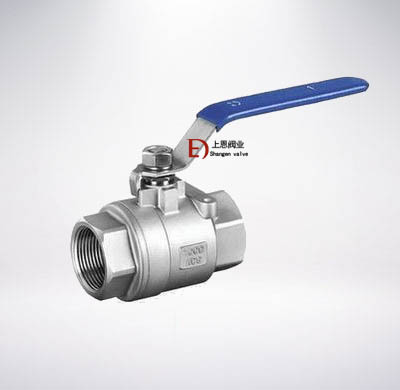

二片式球阀 主要零件材料
| 序号NO. | 零件名称 | 材质 | |
|---|---|---|---|
| 不锈钢 | 碳钢 | ||
| 1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
| 2 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 3 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 5 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 6 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
| 7 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 9 | 填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 10 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 12 | 阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 13 | 手柄套 | 塑料 | 塑料 |
二片式球阀 主要外形尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| 重量WT(g) | 225 | 225 | 390 | 502 | 850 | 1502 | 2020 | 3625 | 4700 | 7700 | 14850 |

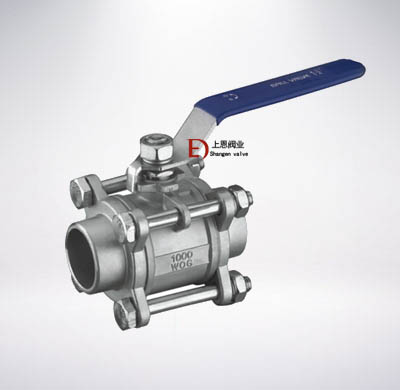

三片式球阀 主要零件材料
| 序号NO. | 零件名称 | 材质 | |
|---|---|---|---|
| 不锈钢 | 碳钢 | ||
| 1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
| 2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 3 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 4 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 5 | 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 6 | 螺母 | 不锈钢SS304 | FCD45 |
| 7 | 垫圈 | 不锈钢SS304 | FCD45 |
| 8 | 手柄套 | 塑料 | 塑料 |
| 9 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 10 | 阀杆螺母 | 不锈钢SS304 | B7 |
| 11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 12 | 填料压盖螺母 | 不锈钢SS304 | FCD45 |
| 13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 14 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 16 | 螺栓 | 不锈钢SS304 | B8 |
三片式球阀 主要外形尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 85 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| 重量WT(g) | 400 | 405 | 640 | 890 | 1160 | 2195 | 2940 | 4865 | 7000 | 10700 | 19350 |
